TALREN
Analyse de la stabilité des ouvrages géotechniques
Talus naturels, remblais, barrages et digues, murs poids, ouvrages en sols renforcés, parois clouées et écrans tirantés.
Talren est un logiciel qui permet l’analyse de la stabilité des ouvrages géotechniques, avec ou sans système de renforcements : talus naturels, remblais, barrages et digues, murs poids, ouvrages en sols renforcés, parois clouées et écrans tirantés.
Points forts
- Talren propose une interface conviviale, aussi bien pour la saisie des données (nombreux assistants de définition des paramètres d’entrée) que pour l’exploitation des résultats
- Gestion complète du phasage : vérification de toutes les phases et situations d’un projet dans un même fichier
- L’espace dessin permet la manipulation des éléments comme les couches de sol, la nappe phréatique, les surcharges, les renforcements, etc.
- Mise en œuvre de méthodes de calculs éprouvées par un moteur de calcul validé sur plus de 25 ans

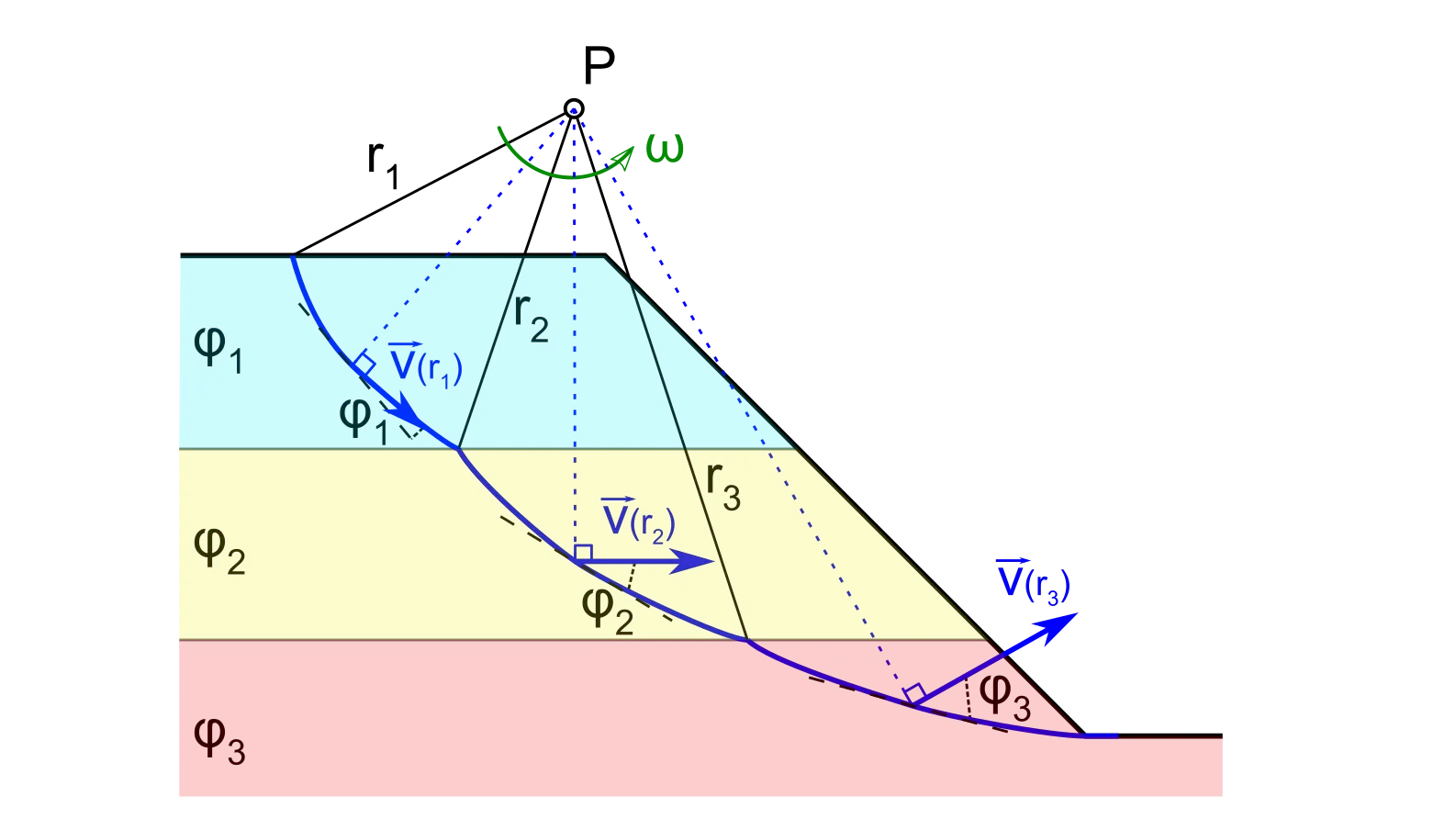

- Intégration de la méthode cinématique du calcul à la rupture permettant d’aller au-delà des limitations des méthodes traditionnelles (méthodes des tranches)
- Prise en compte d’un panel complet d’éléments de renforcement : clous, inclusions rigides, tirants, géogrilles, butons etc.

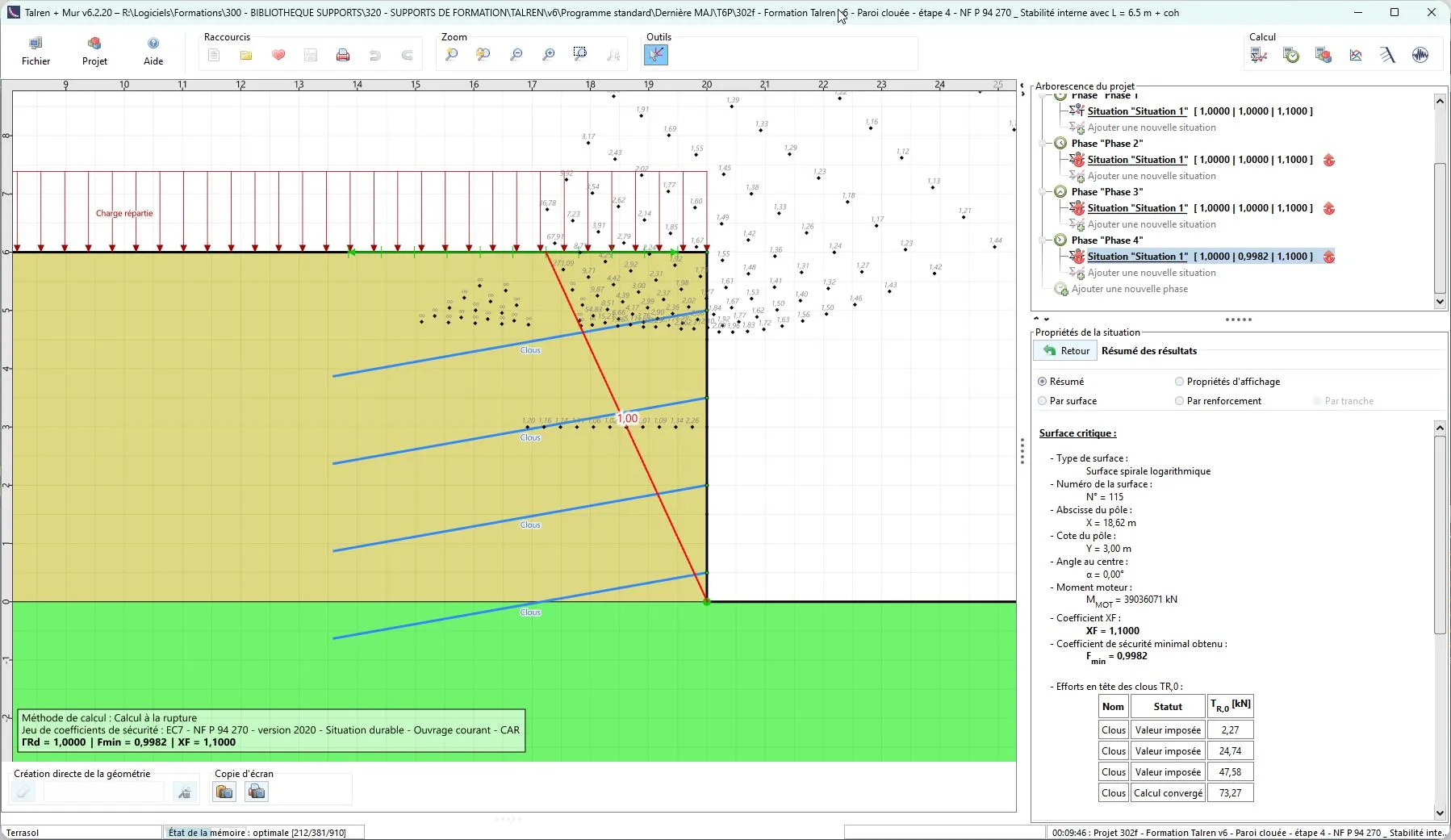

- Compatibilité avec les normes d’application de l’Eurocode 7 et en particulier avec la nouvelle norme NF P 94 270 d’Octobre 2020 pour la justification des massifs en sols cloués et la norme NF P 94 281 pour les murs de soutènement
- Nombreuses passerelles avec d’autres logiciels : liaisons avec Plaxis 2D (géométrie, caractéristiques de sols et maillage de pressions interstitielles), Autocad (géométrie) et K-Réa v5 (export des diagrammes de pression limites des terres)
Modules de calcul
Mur

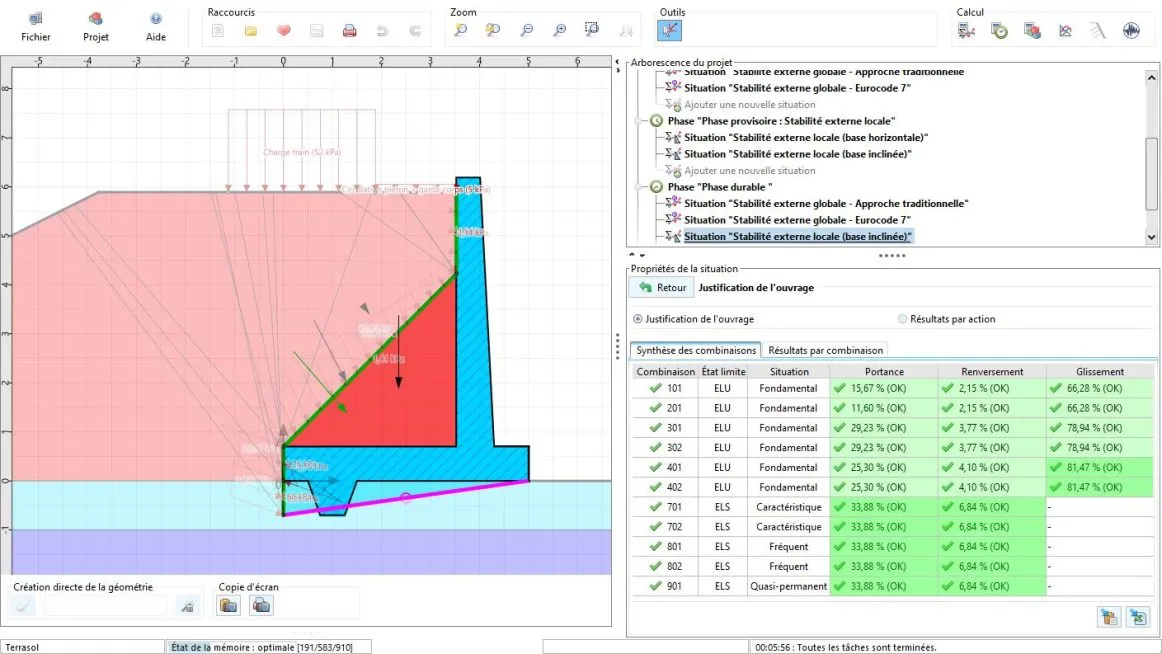

Ce module payant couvre les analyses de stabilité spécifiques aux murs poids, en L, en T et les murs cellulaires, en exploitant les capacités offertes par la méthode cinématique du calcul à la rupture pour la détermination des diagrammes de poussée/butée limites de toute configuration des couches de sol. Le calcul est mené conformément à la norme NF P 94-281 en explorant les combinaisons de charge couvertes par l’Eurocode.
- Analyse de la stabilité externe globale et locale dans un même projet
- Possibilité de traiter simultanément plusieurs murs
- Calcul des efforts de poussée et butée avec prise en charge des surcharges, des renforcements et des écoulements
- Générateur de combinaisons de charges (NF P 94-281 et Eurocode 0)
- Rapport d’impression détaillé
Recherche des poussées/butées limites
Ce module permet la détermination des diagrammes de poussée/butée limites d’un sol multicouche soumis à la présence de chargement quelconque en conditions éventuellement sismiques. En particulier, il permet de couvrir des configurations qui ne sont pas traitées par les solutions usuelles retrouvées dans la littérature, à titre d’exemple :
- Terrain naturel variable (versant d’une montagne, berge, etc.)
- Chargement localisée multiple
- Proximité à un rocher
- Sol renforcé par des inclusions rigides
- Etc.
La passerelle directe avec K-Réa permet d’exploiter ces diagrammes de pressions limites de poussée/butée pour nourrir un calcul d’écran de soutènement.
Pieux

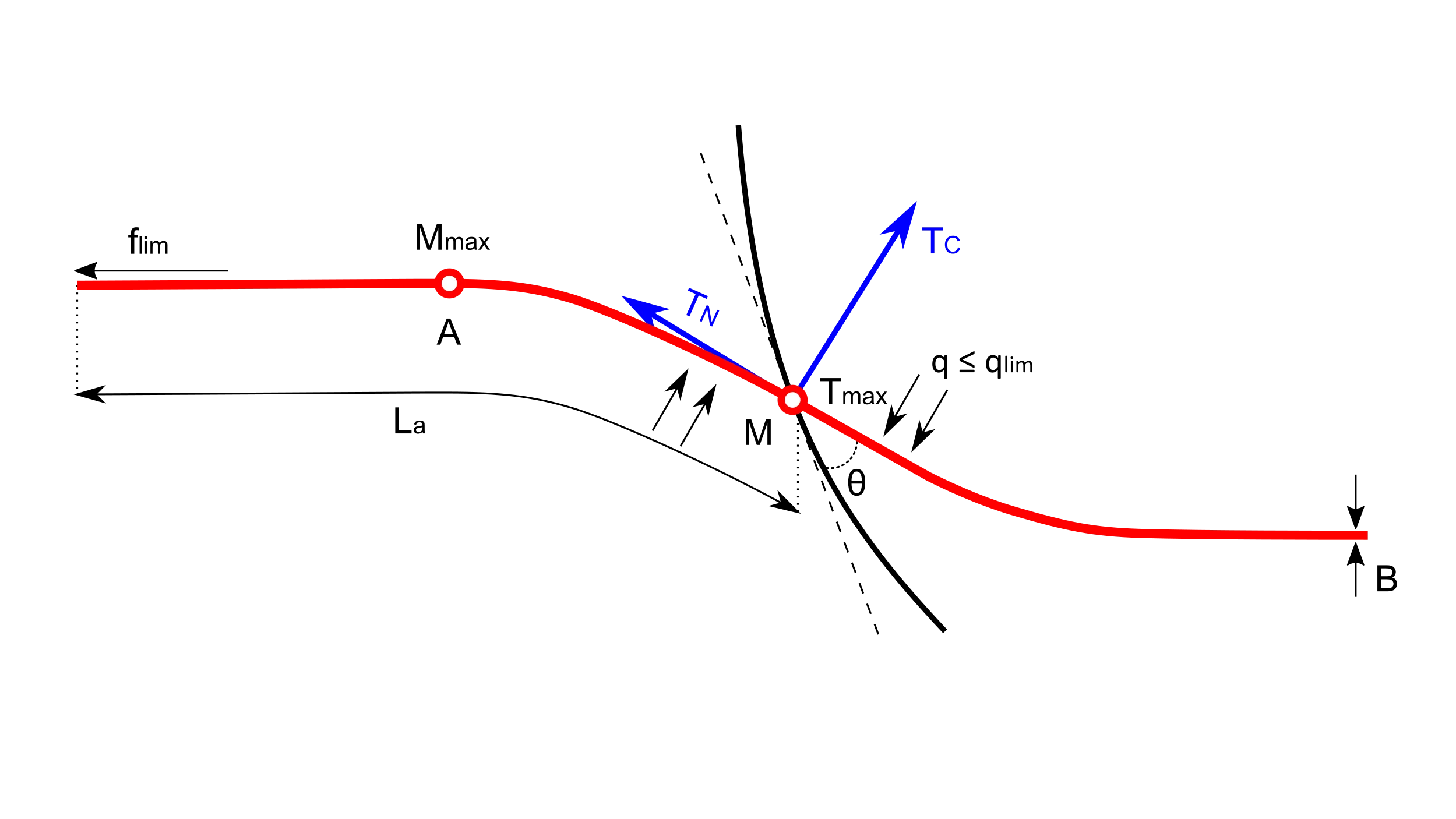

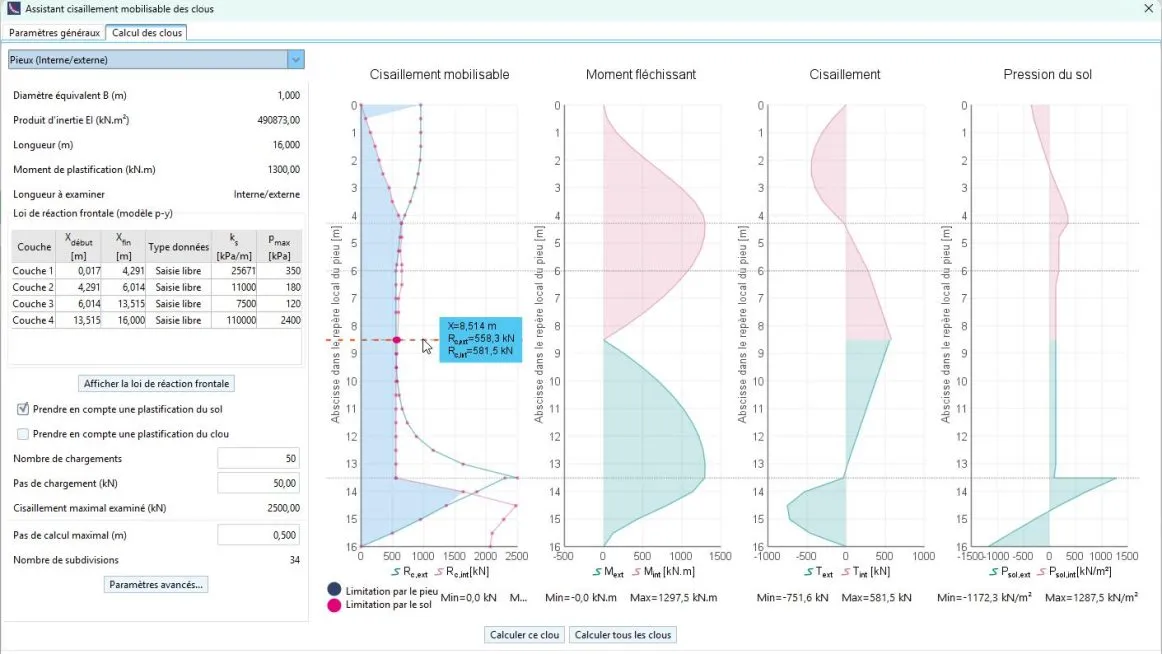

Ce module permet d’estimer de manière plus fine la contribution résistante le long d’un élément de renforcement de type « clou » représentatif d’un pieu, d’une inclusion ou d’une barrette travaillant en flexion-cisaillement.
Le calcul est basé sur un modèle élasto-plastique de type « p-y » (comme sur le module Piecoef de Foxta) tenant compte du caractère multicouche du terrain et de la plastification du sol.
Concrètement, le résultat est un diagramme de cisaillement mobilisable le long du renforcement limité soit par la capacité du sol, soit par la capacité propre de l’élément de renforcement (le module précise quel est l’élément limitant).
Écoulement

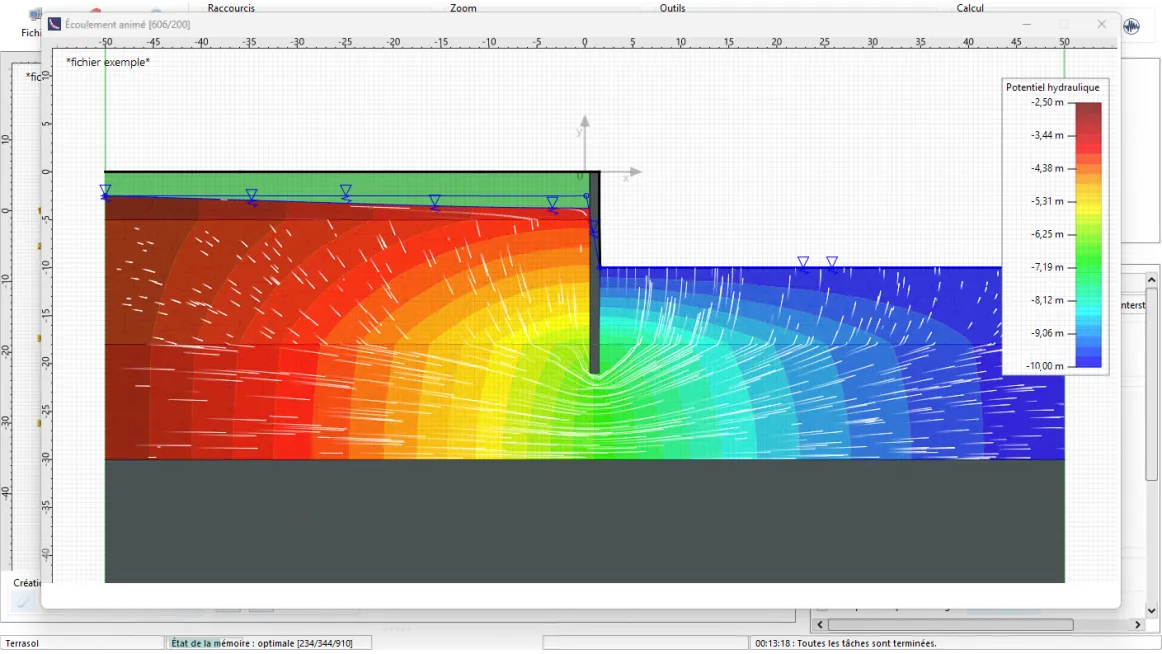

Ce module permet un calcul intégré, en régime établi et permanent, du champ de pressions interstitielles à considérer pour les analyses de stabilité.
Le calcul est basé sur une résolution numérique de l’équation de Laplace tenant compte du caractère multicouche et anisotrope du terrain.
Une fois saisies les perméabilités horizontales/verticales ainsi que les conditions aux limites, il est possible d’accéder au champ de pressions interstitielles et/ou potentiels ainsi qu’à l’affichage de l’écoulement.
Analyse de sensibilité de paramètres

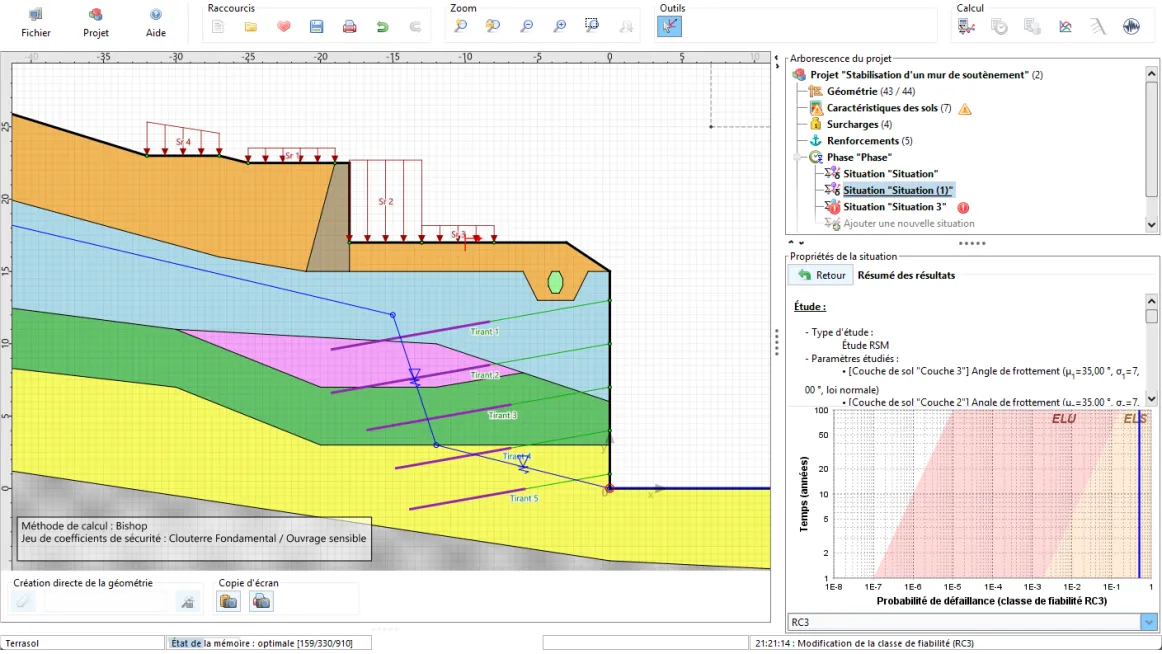

Ce module offre la possibilité de conduire automatiquement des études de sensibilité permettant d’évaluer l‘influence des différents paramètres du modèle sur la stabilité de l’ouvrage étudié.
Il est également possible de mener une analyse de fiabilité qui consiste à chiffrer la sécurité en terme d’indice de fiabilité ou de probabilité de défaillance (analyse basée sur la méthode RSM).
Séisme

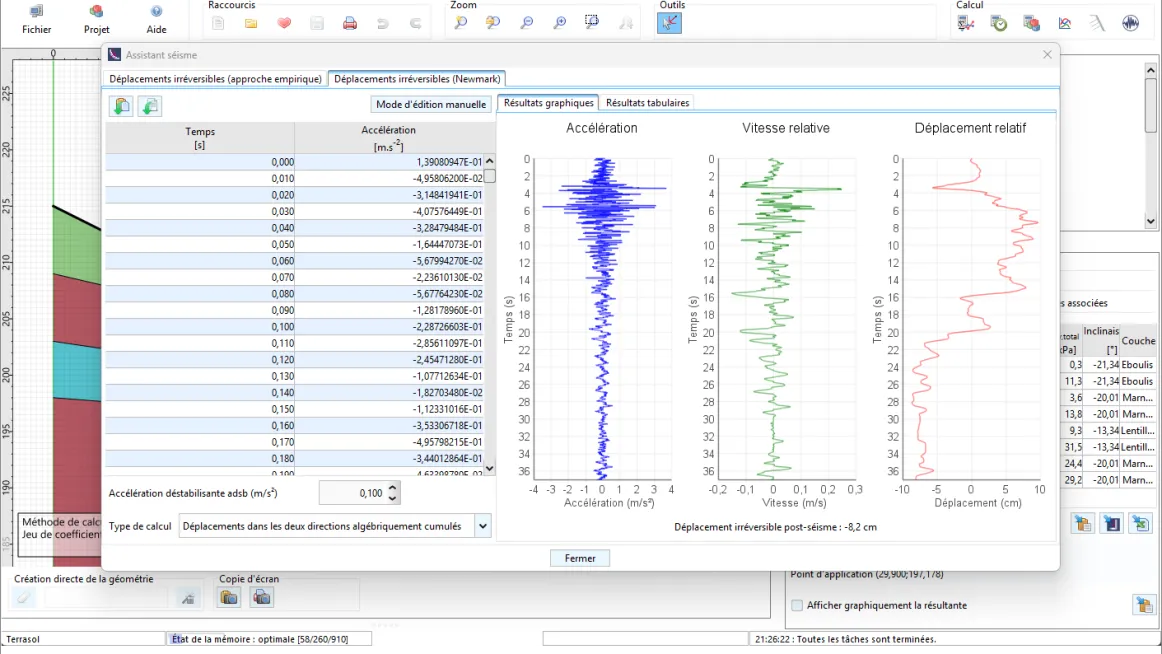

Le module sismique permet la recherche automatique de l’accélération sismique déstabilisante (celle conduisant à l’équilibre limite) qui peut être utilisée comme donnée d’entrée à un assistant « Séisme » intégré au logiciel. Celui-ci permet le calcul empirique ou analytique des déplacements irréversibles post-séisme (modèle de type Newmark).
Licence d'évaluation
Envie d’essayer ?
Obtenez une licence d’évaluation gratuite valable 30 jours (non renouvelable) permettant d’utiliser l’ensemble des fonctionnalités du logiciel, de lancer tous les calculs et d’accéder aux résultats.
Liens utiles
Découvrir
Ressources
-
Talren v6.2.20
Configuration minimale requise
Ordinateur compatible PC disposant de :
- processeur compatible Intel® Core Duo
- 2 Go de RAM
- résolution de 1280×720 minimum
- port USB
- 500 Mo d’espace disque disponible
- Windows® 10/11, 32 ou 64 bits
-
- Manuel d’installation
- Guide de démarrage
- Nouvelles fonctionnalités
- Module Mur – Utilisation
- Module Mur – Notice technique
Manuel v6 bientôt disponible :
-
- Corrections diverses dans l’interface en particulier autour des murs:
update_talren_6.2.19_to_6.2.20.zip
- Corrections diverses dans l’interface en particulier autour des murs:
